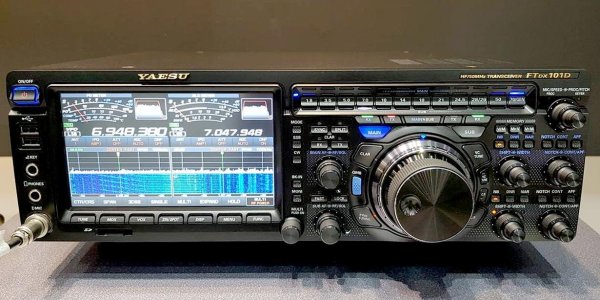

Yaesu FTDX-101D
YAESU-101D HF, 50MГц + 70МГц трансивер прямой оцифровки сигнала!
Мы знаем, что многие ждут отчета Шервуда о производительности FTDX101D. Что ж, результаты по Yaesu FTDX101D занимает первое место в отчете Шервуда! Переходим по ссылке
100 ВАТТ на КВ и 50 МГц и 50 ВАТТ на 70МГц выходная мощность.
Все виды модуляции AM, FM, CW, SSB, RTTY
1-й IF 9 МГц.
RF преселектор "VC-TUNE"
2 SDR независимых приемника. 18 bitt и 14 bitt AD конвертер.
Цветной 7" TFT дисплей с поддержкой технологии touch-screen
Встроенный авто-тюнер
Встроенный высокоскоростной анализатор спектра\водопад с возможностью полосы в 1мHz
Слот карты памяти SD, 2 разъема USB, DVI-D
Раскрытие на передачу Yaesu FTDX-101D
Что бы раскрыть на передачу установите 0 кОм резистор на KS5
1. Снимаем верхнюю крышку трансивера Yaesu FTDX-101D

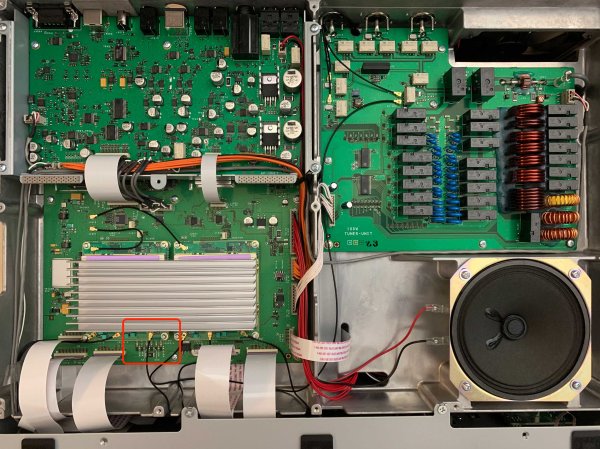

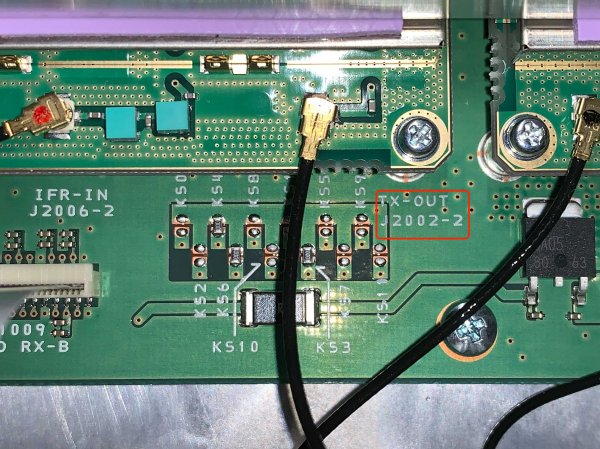

2. Снимите вторую защитную крышку и видим большой радиатор возле которого расположен TX-OUT J2002-2.

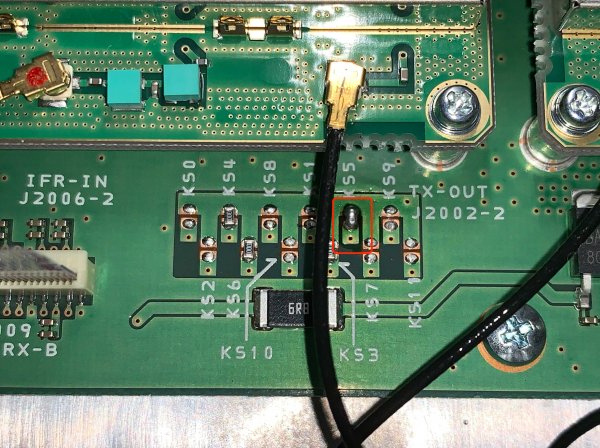

3. KS5 - вторая верхняя площадка для запайки. Ставим резистор или перемычку как на фото.
4. Для активации изменения делаем полный сброс.
YAESU-101D HF, 50MГц + 70МГц трансивер прямой оцифровки сигнала!
Мы знаем, что многие ждут отчета Шервуда о производительности FTDX101D. Что ж, результаты по Yaesu FTDX101D занимает первое место в отчете Шервуда! Переходим по ссылке
100 ВАТТ на КВ и 50 МГц и 50 ВАТТ на 70МГц выходная мощность.
Все виды модуляции AM, FM, CW, SSB, RTTY
1-й IF 9 МГц.
RF преселектор "VC-TUNE"
2 SDR независимых приемника. 18 bitt и 14 bitt AD конвертер.
Цветной 7" TFT дисплей с поддержкой технологии touch-screen
Встроенный авто-тюнер
Встроенный высокоскоростной анализатор спектра\водопад с возможностью полосы в 1мHz
Слот карты памяти SD, 2 разъема USB, DVI-D
Раскрытие на передачу Yaesu FTDX-101D
Что бы раскрыть на передачу установите 0 кОм резистор на KS5
1. Снимаем верхнюю крышку трансивера Yaesu FTDX-101D
2. Снимите вторую защитную крышку и видим большой радиатор возле которого расположен TX-OUT J2002-2.
3. KS5 - вторая верхняя площадка для запайки. Ставим резистор или перемычку как на фото.
4. Для активации изменения делаем полный сброс.
Обзор трансивера
