КВ антенны начинающего радиолюбителя
Лучший усилитель – это антенна! Запомните эту фразу как таблицу
умножения!! Хорошая, настроенная антенна позволит вам слушать и проводить радиосвязи с очень слабыми и дальними станциями. Плохая же антенна – сведёт на нет все ваши усилия по покупке или постройке приёмника/трансивера.
Антенна «Наклонный луч»
Это кусок медного провода, который с одного конца закреплен за дерево,
фонарный столб, крышу соседнего дома, а другой стороной подключается к
приёмнику/трансиверу.
Преимущества: - простота конструкции.
Недостатки: - слабое усиление, сильно подвержена городским шумам, требует согласования с трансивером/приёмником.
Изготовление.
Тип провода – любой медный. Одножильный, многожильный, можно даже компьютерную «витую пару» использовать. Толщина любая, но – «чтобы не порвался» от своего веса, натяжения и ветра. В среднем, сечение 2.5-6 кв.мм.
Длина.
Если только для приёмника, то любая, от 15 до 40м.
Если для трансивера, то длина должна быть примерно L/2 того диапазана, на котором будете работать.
К примеру, для диапазона 80м = L/2 = 40м.
Но, всегда берите с запасом 5-7м. Провод антенны нельзя подвязывать непосредственно. Нужно установить несколько изоляторов на конце полотна антенны. Идеальные изоляторы – «орешкового типа»

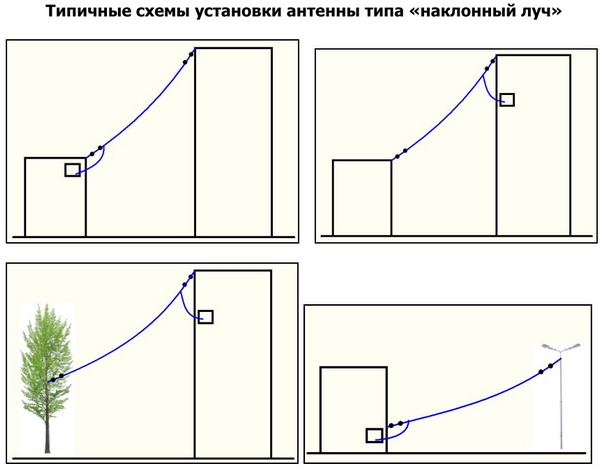

Для чего нужны эти изоляторы, должно быть понятно уже из самого их названия. Они изолируют полотно антенны по электричеству от дерева, столба и других конструкций, куда вы будете крепить антенну. Если орешковые изоляторы не нашли, можно сделать самодельные из любого прочного диэлектрического материала: - пластик, текстолит, оргстекло, пвх трубки и т.д. Дерево и производные (ДСП, двп и т.д.) использовать нельзя. На концах антенны должно быть 3-4 изолятора, с расстоянием 30-50см друг от друга.Типичные схемы установки антенны типа «наклонный луч»
Входное сопротивление приёмника или трансивера обычно стандартно и равно 50 Ом.
У антенны «Наклонный луч» сопротивление существенно выше, поэтому нельзя просто так её подключать к приёмнику или трансиверу. Подключать нужно через согласующее устройство.

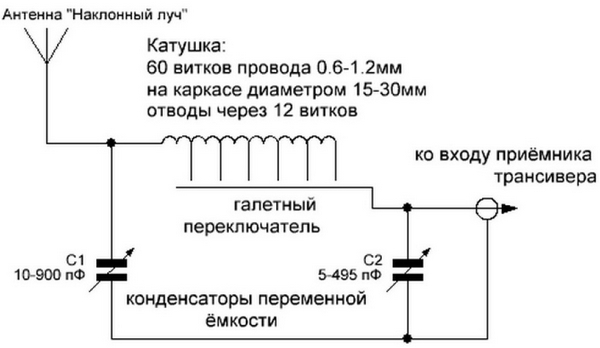

Вот схема:
Согласовывать антенну очень просто.
1. Ставим галетный переключатель в крайнее правое положение, чтобы были включены все витки катушки.
2. Крутим конденсаторы С1 и С2, добиваясь максимально громкого приёма станций или шумов эфира.
3. Если не получилось – переключаем галетный переключатель дальше и повторяем процедуру настройки. Когда антенна будет согласована, вы услышите резкое увеличение громкости станций или шумов эфира.
Заключение.
Такая антенна хороша для начинающих радиолюбителей, которые в
основном только слушают эфир. Да, она очень шумная, принимает бытовые,
городские помехи и т.д. Но, как говорится, за неимением лучшего – сойдёт.
Так же сразу хотим предупредить. Если у вас трансивер малой мощности, 1-
5Вт, то на такую антенну вас будет очень слабо слышно, или же вас вообще
не услышат. Учтите это, когда будете собирать или покупать маломощный
трансивер.
Высота подвеса антенны «Наклонный луч».
Для такой антенны существует простое правило – чем ниже, тем хуже.
И наоборот. Если, к примеру, вы натянете её над забором, на высоте 3м,
то сможете услышать только местных радиолюбителей и то, не факт.
Поэтому, поднимайте антенну как можно выше.
Идеальное решение – между крышами многоэтажных, высотных домов.
Реальное решение – не ниже 12-17 метров от уровня земли.
Антенна «Диполь»

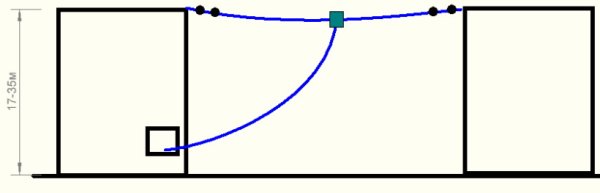

Это уже более серьезная антенна, чем наклонный луч. Диполь – это два провода, в центре которых подключается коаксиальный кабель снижения к трансиверу. Длина диполя равна L/2. То есть, для участка 80м диапазона,
длина равна 40м. Или по 20м провода в каждом плече диполя.
Для болееточного расчета применяйте формулы.
1. Длина диполя = 468/F х 0.3048 , где F – частота в МГц середины
диапазона, для которого делаете диполь.
Пример для 80м диапазона: - частота 3.65 МГц. 468/3.65 х 0.3048 = 39.08 метров.
Обратите внимание – это общая длина диполя. Значит, каждое плечо будет в 2 раза меньше, то есть по 19.54 метра.
Погрешность при построении плеч диполя должна быть сведена к минимуму, не больше 2-3см.
Самое главное, чтобы плечи были одинаковой длины.
2. В интернете так же есть онлайн «калькуляторы» для расчета
диполей и других антенн:
http://goryham.qrz.ru/ant/7/dipol.htm
http://dxportal.ru/raschet-antenn.html
