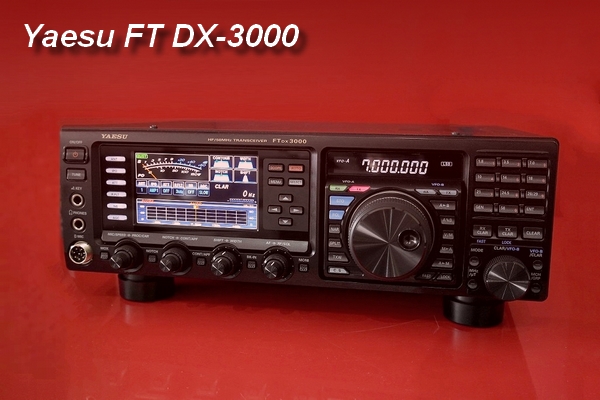

Yaesu FTDX 3000 - советы и настройки
Я купил Yaesu FTDX 3000 несколько месяцев назад. Когда я его покупал, я знал, что это довольно сложная в управлении машина. Я люблю нажимать на кнопки и крутить регуляторы. Я не очень люблю меню, но если они есть, я стараюсь изучить всё, что могу, чтобы лучше принимать слабые DX-станции. Я тоже предпочитаю SSB, а не CW, но как только вы поймёте, как работают многие из этих настроек, вы сможете использовать их по своему усмотрению с сигналами CW.
Я продал свой Icom 7300, чтобы купить этот трансивер, отчасти потому, что меня не устраивало качество связи 7300 на 80 метров. 7300 — отличный трансивер для работы на высоких частотах, но он плохо справляется с городским шумом на низких частотах и быстро перегружается, если у вас их много. Я говорю не о шумоподавителе, который очень хорош в 7300-й модели, а о множестве источников света, электроники и предметов, создающих шум, которые влияют на работу радиоприёмника, когда вы находитесь в большом многоэтажном городе. Даже при включённом шумоподавлении 7300-я модель скулит и плачет, теряя слабые сигналы в беспорядочном шипении. Несмотря на активированный IP+, я был разочарован в диапазонах низких частот, не мог слышать 80-метровые станции и был недоволен.
Давайте поговорим о том, как улучшить сигналы в Yaesu FT DX-3000.
Советы и хитрости RX ...
Yaesu FT DX 3000 имеет множество настроек. Тем не менее, многие настройки можно задать один раз и забыть о них, если только вы не хотите что-то изменить или поэкспериментировать. Я расскажу вам о некоторых настройках, которые помогут вам начать работу.
Прежде чем я перейду к этому, как и в случае с другими радиостанциями Yaesu, вы должны научиться использовать настройки IPO, Amp1 и Amp2 под белой кнопкой IPO. Использование кнопки Amp (и кнопки ATT) — это не уловки, а общепринятая практика, которой нужно научиться, и она применима практически к любой радиостанции. Если сигнал поступает сильно, особенно на низких частотах, использование IPO обеспечит более чистый сигнал. Проще говоря, если вы находитесь в режиме IPO, ваш Amp выключен. Усиление может выделить более слабые сигналы, но при этом добавляется немного шума. На FTDX 3000 я настраиваю усиление в зависимости от того, как выглядит мой водопад, чтобы сигналы были достаточно чёткими. Я усиливаю более высокие частоты, чтобы выделить слабый сигнал или более слабые сигналы в целом.
Также полезна функция ослабления сигнала с помощью белой кнопки ATT. Ослабление сигнала на горячей частоте поможет уменьшить шум и сохранить сигнал на комфортном уровне. Поэкспериментируйте с ATT на горячей частоте и выберите подходящий вариант. Используйте его в сочетании с коэффициентом усиления радиочастотного сигнала.
Меню 099-102
Эти настройки позволяют добавить низкий или высокий уровень среза к принимаемому аудиосигналу. Они могут показаться похожими на функцию регулятора ШИРИНЫ, на которую они влияют, но это не одно и то же. Срез в верхней или нижней части 099 SSB LCUT и 101 SSB HCUT действительно полезен, если вы хотите уменьшить шипение в шумную погоду или заложить основу для получения четкого DX-сигнала. Вы также можете расширить их, если хотите послушать по-настоящему красивый сигнал eSSB с шириной полосы до 4000 Гц. Поэкспериментируйте с ними, но удаление ненужного низкочастотного гула и высокочастотного шипения — это одни из первых настроек, которые я вношу в сигнал DX, когда пытаюсь его поймать. Обычно я оставляю их по умолчанию или шире, чем по умолчанию, пока не начну искать DX.

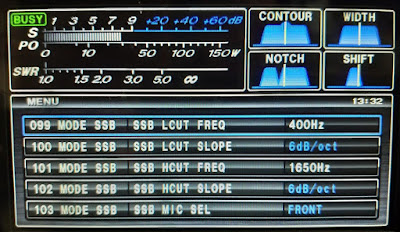

Например, если я слышу сигнал DX с тонким, сжатым голосом, пробивающимся сквозь шум, я могу использовать такие настройки, чтобы убрать шипение над и под сигналом:
Вы также заметите, что есть такие настройки, как 100 LCUT SLOPE и 102 SSB HCUT SLOPE, где вы можете выбрать между 6 дБ/октава и 12 дБ/октава. Это позволяет регулировать силу среза. Поэкспериментируйте с ними, как вам нравится, но я обычно оставляю эти два параметра по умолчанию, если только не хочу по-настоящему убрать шум на 80-метровом диапазоне, и устанавливаю 101 на 1900 Гц, а 102 на 18 дБ/октава. Попробуйте также поэкспериментировать с наклоном в меню 120/121, если хотите, чтобы 80-метровая работа была тише. Наряду с регулировкой ручки RF GAIN.
Настройки CONTOUR меню

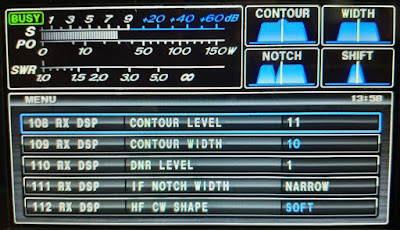

Если мы будем нажимать кнопки в течение длительного времени, например кнопку CONT/APF, вы заметите, что мы сразу попадаем в нужное меню, не тратя время на его поиск. Меню 108 RX DSP CONTOUR LEVEL действительно отличное. Примерно в 80% случаев вам понадобится высокий уровень 108 CONTOUR LEVEL — от 8 до 11. Для начала я оставляю его на 10 или 11. Возможно, я увеличу громкость ещё сильнее, когда настрою всё, в зависимости от сигнала, что может потребовать дополнительной настройки в меню 109.ШИРИНА КОНТУРА 109 RX DSP, по-видимому, лучше всего работает при значении 10, но иногда снижение до 8 позволяет придать приятную форму и убрать шум вокруг сигнала, если увеличить значение в меню 108.
Бывают случаи, когда вам действительно нужно создать противоположный контуру эффект и сделать своего рода провал, который достигается переходом к отрицательным значениям на 108-м УРОВНЕ КОНТУРА. Попробуйте и посмотрите, поможет ли это вашим ушам.
Я обычно оставляю меню 108 и 109 в таком виде и нажимаю кнопку CONT/APF только тогда, когда мне нужно что-то слабое. Затем я настраиваю и регулирую по мере необходимости.

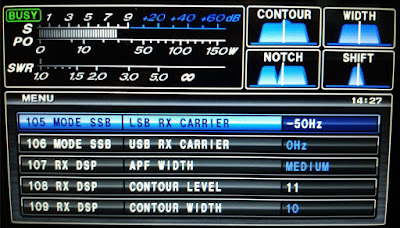

Меню 105 и 106, LSB и USB RX CARRIER
Помните, я говорил, что у меня был Icom 7300? На многих трансиверах Icom есть две ручки PBT, которые очень полезны для переключения полосы пропускания, чтобы выделить сигнал. Мне всегда казалось, что в трансиверах Yaesu этого не хватает или что это только половина того, что нужно, учитывая, что у них есть только ручка SHIFT. К счастью, я нашёл пункты меню 105 и 106. Выберите правильную настройку для боковой полосы, которую вы используете (USB или LSB), и вы найдёте вторую половину Twin PBT. Настройка может устранить больше шипения и усилить сигнал! Настройка сильно зависит от сигнала, поэтому выберите правильную боковую полосу и настройте её по мере необходимости, а также измените в соответствии с сигналом, который вы принимаете (обратите внимание, что настройка LSB при приёме USB ничего не даст, и наоборот). Эта настройка очень эффективна!

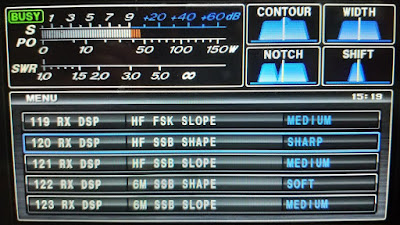

Меню 120 и 121, высокочастотный SSB SHAPE и SLOPE
Я хотел бы отметить, что при желании вы можете поэкспериментировать с пунктами меню 120 RX DSP HF SSB SHAPE и 121 RX DSP SSB SLOPE. Лично я в основном оставляю их по умолчанию. Они изменяют звучание, поэтому о них стоит упомянуть. Возможно, вам больше понравится один из вариантов. Меню 121, по-видимому, влияет на «резкий звук», который мы слышим, поэтому выберите один из трёх вариантов, который вам нравится, для конкретного сигнала, если вы хотите его настроить. Этот пункт также, по-видимому, ослабляет звуковую отдачу, если вы выбираете «STEEP», и делает звук более резким, если вы выбираете «GENTLE».
Меню 168 — 176, настройка аудио SSB TX
Каждый радиолюбитель хочет, чтобы его сигнал при передаче выглядел красивым и имел хорошую разборчивость в условиях помех. Сразу скажу, что универсального решения не существует, так как у всех разные голоса и разный тембр голоса. Однако здесь я приведу базовые настройки эквалайзера сигнала SSB при передаче. Вы сможете их откорректировать под себя или оставить без изменения.
Первым делом, нужно выбрать значение TTBF в пункте меню 104.
Если у вас его нет (TTBF), тогда выключите трансивер и зажав одновременно две кнопки TXW + C.S (слева внизу от ручки настройки частоты), включите трансивер. После этого в пункте меню 104 появится новое значение TTBF. После выбора этого значения, сигнал уже станет более прозрачным. Это можно услышать включив самоконтроль при передаче.
Но его ещё больше можно улучшить, адаптируя под свой голос.
Вариант 1 (небольшие изменения в заводских настройках).
168 _____ 100
169 _____ -10
170 _____ 2
171 _____ 800
172 _____ -3
173 _____ 3
174 _____ 2100
175 _____ 8
176 _____ 1
Вариант 2 (для среднечастотного, мягкого голоса).
168 _____ 300
169 _____ -6
170 _____ 1
171 _____ 700
172 _____ -5
173 _____ 1
174 _____ 3200
175 _____ 10
176 _____ 1
Вариант 3 (для резкого, хриплого голоса).
168 _____ 200
169 _____ -2
170 _____ 2
171 _____ 700
172 _____ -2
173 _____ 2
174 _____ 3200
175 _____ 10
176 _____ 1
Вариант 4 (для дальних связей, слабый сигнал).
168 _____ 100
169 _____ -15
170 _____ 2
171 _____ 800
172 _____ -8
173 _____ 2
174 _____ 2300
175 _____ 10
176 _____ 1
Важно! При выборе/включении индикатора ALC - уровень не должен превышать 50-60%
Вариант 5 (PROC (компрессия) отключена, MIC EQ - вкл.).
- уровень усиления микрофона подбирается индивидуально
159 _____ 400
160 _____ -10
161 _____ 2
162 _____ 1400
163 _____ 7
164 _____ 1
165 _____ 2600
166 _____ 10
167 _____ 1
