Антенна Базука
Антенна "Базука", предложенная К. Драндаровым LZ2ZK активно завоёвывает популярность на просторах СНГ. Не проходит и дня, чтобы не натолкнуться на её обсуждение в эфире, особенно на НЧ диапазонах. По статистике 80% изготовивших эту антенну получили положительный результат (снижение шума эфира на приём на 6-10дб, расширенная в 2 раза полоса по сравнению с IV и дельтой, лёгкость в изготовлении и настройке),
Я не буду подробно останавливаться на том, как эта антенна работает, на эту тему уже можно, наверное, диссертацию написать, если собрать весь материал по форумам. Все что Вам нужно знать – это диполь. Но не обычный диполь, а хитрым образом замкнутый по постоянному току.

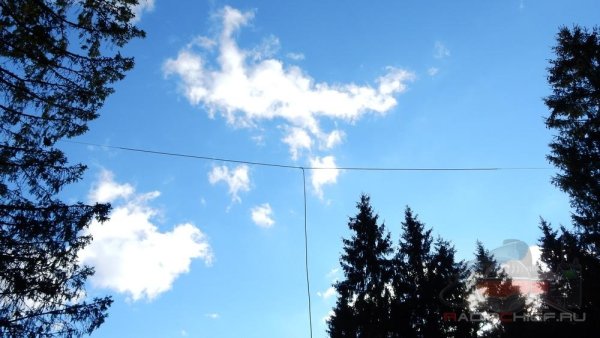

Двойную базуку можно подвесить горизонтально и под углом, как любой диполь или Inverted V. Но следует помнить, что любое отклонение в конструкции от оригинала, неминуемо приведет к изменению резонансной частоты. К примеру, если “двойная базука” будет выполнена в виде перевернутой V, то это приведет к снижению её входного сопротивления. Если повесить ее наклонно, то нижний конец кабеля, скорее всего, нужно будет укоротить.
Однако довольно рассуждений, давайте приступим к изготовлению.

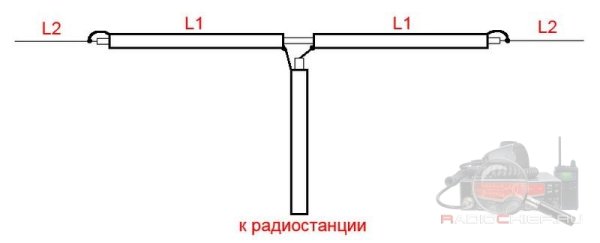

Изготавливается антенна по следующей схеме и размерам.
F – частота в мегагерцах.
Общая длина 2*L1 + 2*L2 = 141,68 / F (МГц)
Длина коаксиальной части: 2* L1 = 99,12 / F (МГц)
Концевые проводники: L2 = 21,24 / F (МГц)
Например, для частоты 27.205МГц приблизительные размеры антенны будут такие:
Общая длина (2*L1 + 2*L2) = 5,2 м.
Длина коаксиальной части (2* L1) = 3,64 м.
Концевые проводники (L2) = 0,78 м.
Рекомендую брать эти размеры с небольшим запасом (2-5см), чтобы в процессе настройки можно было точно попасть в частоту. У меня, например, это с ходу не получилось и моя антенна сделанная строго по расчетам резонировала на 200кГц выше.
Изготовление (коаксиальный кабель RG-58, RG-213)

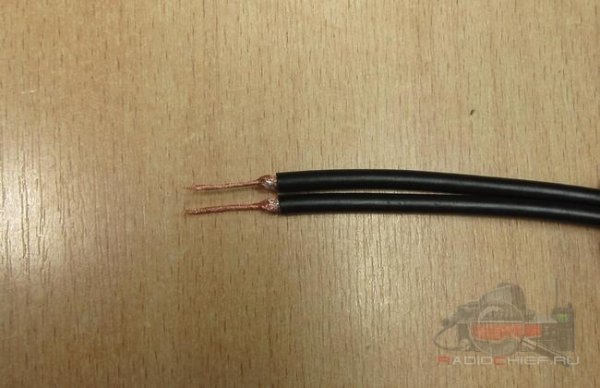

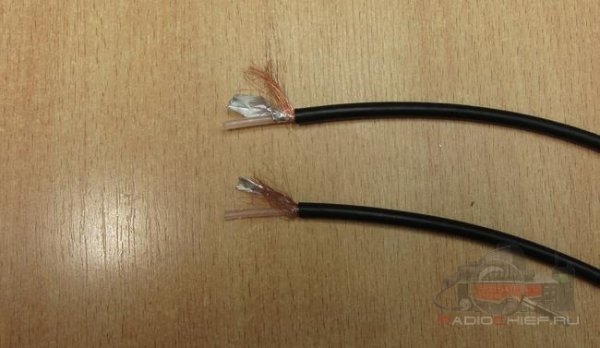

Концы кабеля зачищаем примерно на 1-1,5см.
Фольгу убираем. Зачищаем центральную жилу от изоляции и скручиваем с экраном.
Далее, берем за концы кабель и складываем пополам.

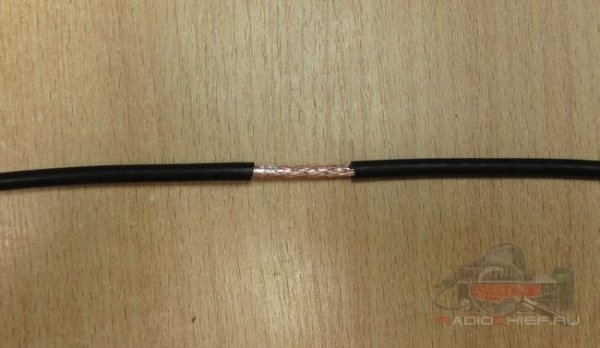

В месте сгиба снимаем внешнюю изоляцию.

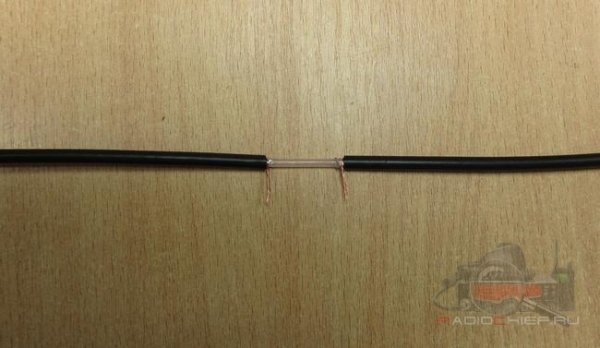

Разделяем оплетку экрана пополам и удаляем фольгу. Центральную жилу не трогаем.
Далее включаем паяльник прогреваться, и начинаем отмерять и отрезать концевые кабели. Нам необходимо два куска по xxx метра (зависит от частоты). Длину концевых частей берите с запасом на настройку и крепление к оттяжкам!!! Настраивается антенна изменением длины концевых частей!

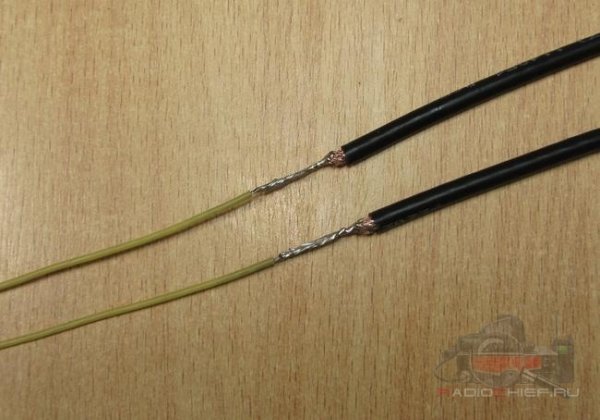

Припаиваем

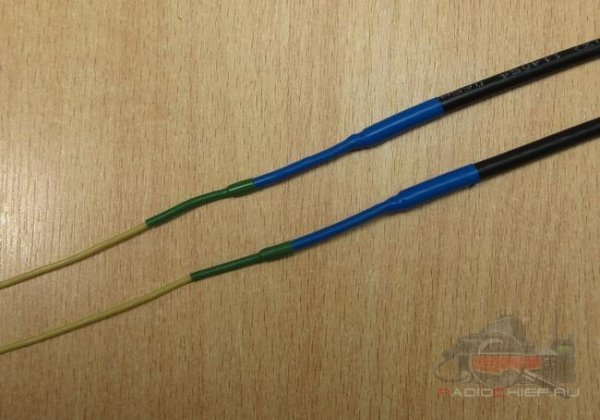

Для герметизации соединения сверху сажаем термоусадку.

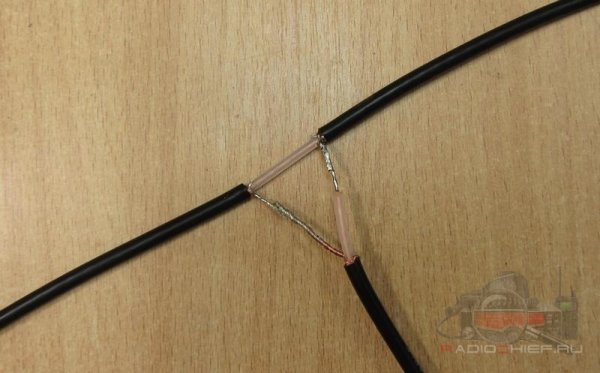

Теперь припаиваем фидер для соединения с радиостанцией.

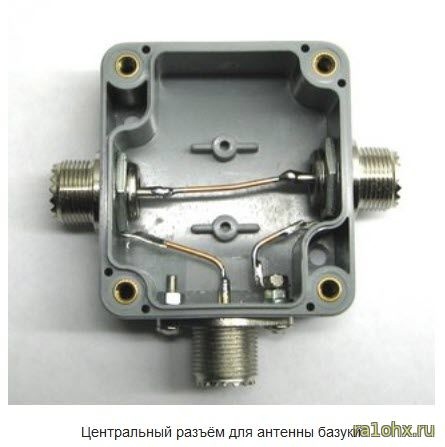

Или более надёжный вариант
Я не буду подробно останавливаться на том, как эта антенна работает, на эту тему уже можно, наверное, диссертацию написать, если собрать весь материал по форумам. Все что Вам нужно знать – это диполь. Но не обычный диполь, а хитрым образом замкнутый по постоянному току.
Двойную базуку можно подвесить горизонтально и под углом, как любой диполь или Inverted V. Но следует помнить, что любое отклонение в конструкции от оригинала, неминуемо приведет к изменению резонансной частоты. К примеру, если “двойная базука” будет выполнена в виде перевернутой V, то это приведет к снижению её входного сопротивления. Если повесить ее наклонно, то нижний конец кабеля, скорее всего, нужно будет укоротить.
Однако довольно рассуждений, давайте приступим к изготовлению.
Изготавливается антенна по следующей схеме и размерам.
F – частота в мегагерцах.
Общая длина 2*L1 + 2*L2 = 141,68 / F (МГц)
Длина коаксиальной части: 2* L1 = 99,12 / F (МГц)
Концевые проводники: L2 = 21,24 / F (МГц)
Например, для частоты 27.205МГц приблизительные размеры антенны будут такие:
Общая длина (2*L1 + 2*L2) = 5,2 м.
Длина коаксиальной части (2* L1) = 3,64 м.
Концевые проводники (L2) = 0,78 м.
Рекомендую брать эти размеры с небольшим запасом (2-5см), чтобы в процессе настройки можно было точно попасть в частоту. У меня, например, это с ходу не получилось и моя антенна сделанная строго по расчетам резонировала на 200кГц выше.
Изготовление (коаксиальный кабель RG-58, RG-213)
Концы кабеля зачищаем примерно на 1-1,5см.
Фольгу убираем. Зачищаем центральную жилу от изоляции и скручиваем с экраном.
Далее, берем за концы кабель и складываем пополам.
В месте сгиба снимаем внешнюю изоляцию.
Разделяем оплетку экрана пополам и удаляем фольгу. Центральную жилу не трогаем.
Далее включаем паяльник прогреваться, и начинаем отмерять и отрезать концевые кабели. Нам необходимо два куска по xxx метра (зависит от частоты). Длину концевых частей берите с запасом на настройку и крепление к оттяжкам!!! Настраивается антенна изменением длины концевых частей!
Припаиваем
Для герметизации соединения сверху сажаем термоусадку.
Теперь припаиваем фидер для соединения с радиостанцией.
Или более надёжный вариант
Скачать ТЕХНИЧЕСКИЙ ПАСПОРТ - Антенна BAZOOКА
